Bitzer 6J-33.2

битзер
Оставить заявку
Описание





Компрессор 6J-33.2

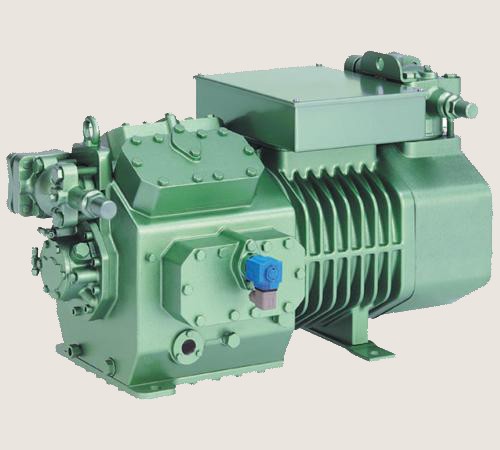

тр





Компрессор 6J-33.2

Исходные данные:
модель компрессора

6J-33,2
Хладагент R22
Темп,, используемая в расчете Темп, ''точки росы''
Переохлаждение жидкости 0K
Темп, всасываемых паров 20°C
Режим эксплуатации Auto
Энергоснабжение 400V-3-50Hz
Регулятор производ-сти 100%
Полезный перегрев 100%
tc [°C] to [°C] -5 -10 -15 -20 -25 -30 -35
30 Qo[W] 75593 62158 50529 40496 31881 24524 18279
Qo*[W] 75593 62158 50529 40496 31881 24524 18279
P [kW] 18,99 17,99 16,79 15,39 13,83 12,12 10,29
I [A] 33 31,6 29,9 28,1 26,1 24 21,9
Qc[W] 94584 80151 67315 55887 45711 36646 28569
COP 3,98 3,45 3,01 2,63 2,31 2,02 1,78
COP* 3,98 3,45 3,01 2,63 2,31 2,02 1,78
m [kg/h] 1899 1546 1246 992 776 594 441
Режим  Standard Standard Standard Standard Standard Standard Standard

40 Qo[W] 64296 52667 42587 33886 26416 20042 14642
Qo*[W] 64296 52667 42587 33886 26416 20042 14642
P [kW] 21,6 20,1 18,34 16,46 14,45 12,35 10,19
I [A] 36,6 34,5 32,1 29,5 26,9 24,2 21,8
Qc[W] 85885 72731 60930 50347 40868 32392 24832
COP 2,98 2,62 2,32 2,06 1,83 1,62 1,44
COP* 2,98 2,62 2,32 2,06 1,83 1,62 1,44
m [kg/h] 1820 1474 1181 932 722 545 396
Режим  Standard Standard Standard Standard Standard Standard Standard

50 Qo[W] 53343 43557 35057 27714 21410 16038 11498
Qo*[W] 53343 43557 35057 27714 21410 16038 11498
P [kW] 24 22 19,8 17,48 15,08 12,65 10,25
I [A] 40,1 37,2 34,1 30,9 27,7 24,6 21,8
Qc[W] 77365 65553 54855 45190 36488 28690 21744
COP 2,22 1,98 1,77 1,59 1,42 1,27 1,12
COP* 2,22 1,98 1,77 1,59 1,42 1,27 1,12
m [kg/h] 1750 1410 1123 880 674 502 358
Режим  Standard Standard Standard Standard Standard Standard Standard

Условные обозначения:
to [°C] Tиспарения SST
tc [°C] Тконденсации SCT
Qo[W] Холодопроизвод-сть
Qo*[W] Холодопроизвод-сть*
P [kW] Потребл, мощность
I [A] Ток
Qc[W] Пр-сть конденсации
COP СОР/КПД
COP* СОР/КПД *
m [kg/h] Массов, расход

Технические данные:

6J-33.2-40P
Объемная произв-сть (1450 об/мин 50Гц) 95,3 mі/h
Объемная произв-сть(1750 об/мин 60Гц) 115,02 mі/h
Число цилиндров х Диаметр х Ход поршня 6 x 65 mm x 55 mm
Напряжение мотора (др. по запросу) 380-420V PW-3-50 Hz
Максимальный рабочий ток 60.0 A
Соотношение обмоток 50/50
Пусковой ток (ротор блокирован) 147.0 A Y / 262.0 A YY
Вес 231 kg
Макс. избыточное давление (НД/ВД) 19 / 28 bar
Присоединение линии всасывания 54 mm - 2 1/8''
Присоединение линии нагнетания 35 mm - 1 3/8''
Присоединение воды-охладителя R 3/4''
Тип масла для R134a/R404A/R507A/R407C tc<55°C: BSE32 / tc>55°C: BSE55 (Option)
Тип масла для R22 (R12/R502) B5.2 (Standard)
Тип масла для R290/R1270 Clavus G68 (Standard)
Заправка масла 4,75 dmі
Подогреватель масла в картере 140 W (Option)
Контроль давления масла MP54 (Option), Delta P (Option, not for R290/R1270)
Сервисный масляный клапан Option
Датчик температуры нагнетания Option
Защита мотора SE-B2
Класс защиты IP54 (Standard), IP66 (Option)
Стартовая разгрузка Option
Регулирование производительности 100-66-33% (Option)
Дополнительный вентилятор Option
Водоохлаждаемые головки цилиндров Option
Антивибрационные демпферы Standard
Уровень звуковой мощности (+5°C/50°C) @50Гц 81,0 dB(A) @ 50Hz
Уровень звуковой мощности (-10°C/45°C) @50Гц 79,5 dB(A) @ 50Hz
Уровень звуковой мощности (-35°C/40°C) @50Гц (86,0) dB(A) @ 50Hz
Уровень звукового давления @1м (+5°C/50°C) @50Гц 73,0 dB(A) @ 50Hz
Уровень звукового давления @1м (-10°C/45°C) @50Гц 71,5 dB(A) @ 50Hz
Уровень звукового давления @1м (-35°C/40°C) @50Гц (78,0) dB(A) @ 50Hz
