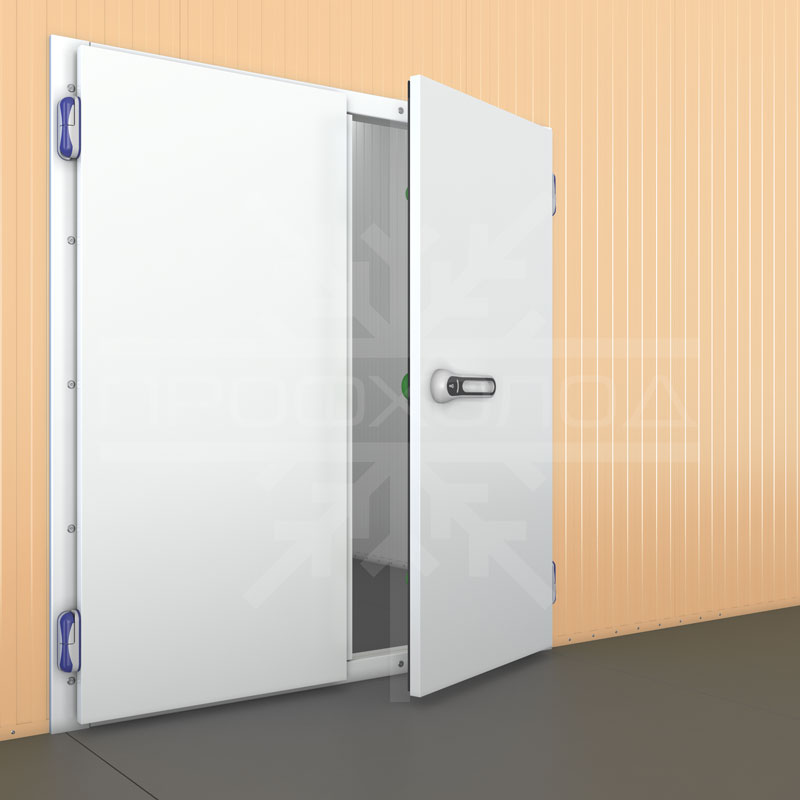

Маркировка дверей двустворчатой серии:

РДД - Распашная Двустворчатая Дверь

РДД серии "K" и "R"

Характеристики:

• Толщина панелей: 80, 100, 120 мм
• Наполнитель: ППУ R&D центра Профхолод
• Высота проема: до 3000 мм
• Ширина проема: до 2800 мм

Назначение двери

Распашные двустворчатые двери используются при ширине дверного проёма больше чем 1400 мм, что является важным для холодильных камер, рассчитанных на хранение и заморозку крупногабаритной продукции. Особенностью двери является то, что при открытой одной створке, она может использоваться, как обычная РДО дверь, для ручного переноса грузов, при открытых двух створках можно перевозить габаритные грузы на тележках. Двери РДД производства Профхолод имеют следующее применение:

• Промышленные средне- и низкотемпературные холодильные камеры;
• Холодильные склады любого типа;
• Помещения, требующие поддержания повышенной температуры;
• В помещения для хранения габаритной тары и продукции;
• Помещениях с высокой проходимостью;
• Помещениях где используется ручная переноска груза;
• В условиях влажности 80% и температуры от -35…+45°С, с небольшой продолжительностью влажности;
• Используется в помещениях где перевозка грузов осуществляется с помощью тележек;
• В местах отсутствия пыли, песка, и прочих сыпучих материалов.

Варианты исполнения холодильной двустворчатой двери

Двустворчатые холодильные двери с порогом / без порога

В решениях без порога на полотно двери снизу прикрепляется уплотнитель 15948 EPDM. К беспороговой камере низкотемпературного и шокового режима рекомендуется добавлять опцию — утепленный порог из нержавеющей стали.

Холодильная камера
РДД с порогом

Холодильная камера
РДД без порога

Двустворчатая холодильная дверь с левой или правой створкой открывания. По умолчанию открывающаяся створка — правая.

Обе створки могут иметь разную ширину полотна и выполняться по индивидуальному проекту заказчика при условии, что минимальная ширина створки не меньше 550 мм. Стандартные створки производятся одинаковыми по ширине.

Холодильные двери средне и низкотемпературного исполнения (см. пункт - температурный режим)

Размеры двери

Толщина дверного полотна: 80 мм, 100 мм, 120 мм, 150 мм.
Высота светового проема: до 2400 мм в серии "К" и до 3000 мм в "R" серии.
Ширина светового проема: до 2400 мм в серии "К" и до 2800 в серии "R".

Температурный режим

Для морозильных камер с температурным режимом от 0˚C до -20˚C рекомендуется использовать двери с толщиной полотна 100 мм, дополнительные обогревающие приспособления (ПЭН) для обогрева рамы. Для обогрева беспороговых дверей используется опция — утепленный порог из нержавеющей стали. В низкотемпературных камерах дополнительный ПЭН вставляется также в уплотнитель основной створки.

Для камер шоковой заморозки с температурным режимом от -20˚C до -85˚C толщина дверей должна быть более 100 мм. Дверь должна быть оборудованная ПЭНом обогрева металлической рамы и рекомендовано ставить ПЭН обогрева уплотнителя двери как дополнительную опцию, в без пороговых дверей в пол устанавливается утепленный порог из нержавейки.

Конструкция двери

1. Обрамление дверного проема, толщина 0,5 мм, RAL 9003 (доп. опция);
2. Дверная рама металлическая толщиной 2 мм с порошковым покрытием шагрень RAL 9003;
3. Двухконтурный резиновый уплотнитель по периметру дверного полотна;
4. Дверное полотно, стальной лист толщиной 0.5 мм, RAL 9003;
5. Внутренняя ручка замка Rahrbach 7501;
6. Дополнительный запор замка Rahrbach;
7. Внешняя ручка замка Rahrbach 7501;
8. Петли Rahrbach 7514;
9. Шпингалет;

Дверное полотно

Дверное полотно, включая торцы панели, изготовлено из стального листа толщиной 0,5 мм, что (в отличие от торцевых пластиковых профилей) позволяет выдерживать механические удары и нагрузки. В качестве наполнителя используется жесткий пенополиуретан производства R&D центра Профхолод. Плотность пены до 50 кг/м³.

Варианты исполнения покрытия:

• Оцинкованная сталь, окрашенная полимерной краской белого цвета (RAL 9003). По желанию заказчика возможно исполнение в любом другом цвете согласно каталогу цветов RAL;
• Неокрашенная оцинкованная сталь;
• Нержавеющая сталь Aisi 430 (для непищевых продуктов);
• Нержавеющая сталь Aisi 304 (для пищевых продуктов);
• Сталь с органическим покрытием для применения в с сельскохозяйственных объектах Granit Farm;
• Пищевая сталь с ламинированным покрытием Food Safe.

Защиту дверного полотна от повреждений обеспечивает специальная полиэтиленовая пленка толщиной 50 мкм, которая свободно удаляется после монтажа.

Уплотнитель

Уплотнители для дверей представляют собой ленточные герметизирующие прокладки из пористой резины EPDM (на основе этиленпропилендиеновых мономеров) с нанесенным слоем липкого армированного клея, защищенного протекторной бумагой.

Дверная рама

Стандартная накладная рама изготавливается из листовой холоднокатаный стали толщиной 2 мм и красится порошковой эмалевой краской в белый цвет (RAL 9003). Так же мы предлагаем возможность изготовления рамы из нержавеющей стали AISI 304 или AISI 430. Монтируется рама к наружной стене дверного проёма с помощью крепёжного набора, который входит в комплект двери.

Размеры металлической рамы зависят от размеров светового проёма:

• Ширина рамы = ширина светового проёма + 240 мм
• Высота рамы = высота светового проёма + 120 + высота порога

Фурнитура

В качестве фурнитуры двустворчатой двери ПрофХолод предлагаются 2 варианта:

Двери серии K:

Петли MTH (Италия), замок MTH (Италия). Внутренняя створка фиксируется шпингалетами из гальванизированного металла.

Двери серии R:

Петли и поворотная ручка Rahrbach (Германия). Двери высотой свыше 2400 мм комплектуются дополнительными запорами.

Замки изготовлены из морозоустойчивых композитных материалов. В соответствии с европейскими требованиями безопасности все замки имеют антиблокировочное устройство, позволяющее открывать дверь изнутри при случайном запирании.

Дверные петли изготовлены из композитных материалов и имеют возможность регулировки в трех плоскостях (3D). Оси петель выполнены из нержавеющей стали. Благодаря встроенной системе лифта, петли приподнимают дверь при открывании, а при закрывании обеспечивают доводку и плотное прилегание.
